PositionBox

Coordenadas 3D para cada aplicación

La PositionBox de Sarissa es un innovador sensor de coordenadas 3D, con el que es posible detectar fácilmente y sin desgaste la posición en 3D de un sistema de manipulación o herramienta. Este sensor se utiliza sin sistemas de distancia y de medición de ángulos adicionales.

La PositionBox transmite los datos de posición XYZ, en tiempo real a través de una conexión Ethernet TCP / IP. El análisis y la visualización de las coordenadas espaciales se llevan a cabo en el sistema del cliente. Como un sensor 3D inteligente, la PositionBox puede integrarse en todas las situaciones de producción. Los parámetros del sistema se establecen a través de TCP / IP y siempre puede ser evaluada y consultada la ubicación de la herramienta, la pieza de trabajo o las manos. Un ejemplo de software, para poder desarrollar rápida y eficientemente un controlador para el sistema del cliente, ponemos a su disposición Siemens S7 y la aplicación .NET.

El ya probado conjunto de instrucciones de la PositionBox permite, iniciar el sistema maestro a través del control de la producción, consultar resultados y establecer las salidas digitales. Solicite información técnica detallada.

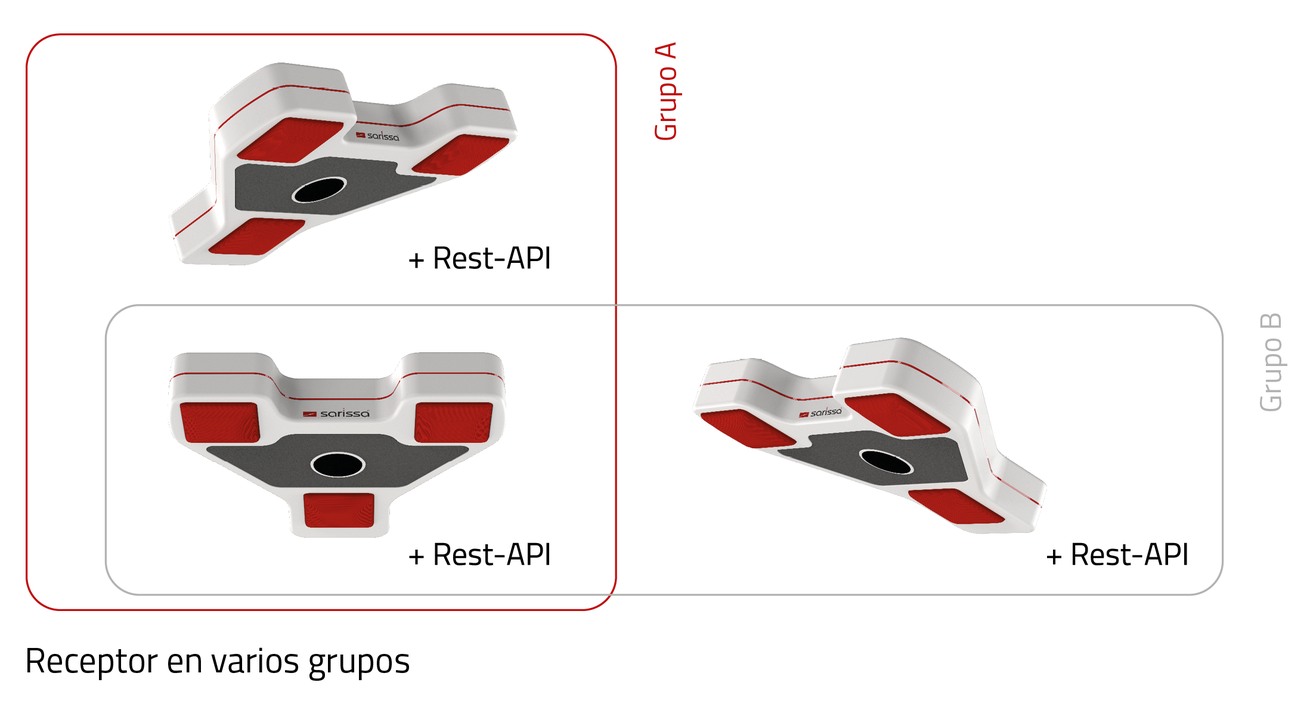

Nuevo receptor 2.0

El muy exitoso sistema básico con interfaz USB se complementa ahora con el nuevo receptor 2.0 con una interfaz Ethernet y E / S digitales. La comunicación con Ethernet abre acceso al internet de las cosas. Debido a que solamente se necesita un cable entre la unidad seleccionada y el receptor, no presenta ningún problema la instalación a gran escala de muchos receptores. Una carcasa compacta, robustez y opciones de instalación fáciles caracterizan la nueva generación de receptores. Se pueden transmitir grandes volúmenes de datos a largas distancias a altas velocidades de transmisión.

Se logra una simplificación significativa de la fuente de alimentación mediante el uso de Power over Ethernet. La fuente de alimentación de 48 voltios se proporciona mediante conmutadores PoE a través de un cable Ethernet junto con la transmisión de datos. Otro punto a favor es que el sistema puede ubicarse lejos de tomas de corriente. Si la fuente de alimentación a través de PoE no es posible, el funcionamiento del receptor también es posible a través de una entrada estándar de 24 voltios.

Compatibilidad máxima

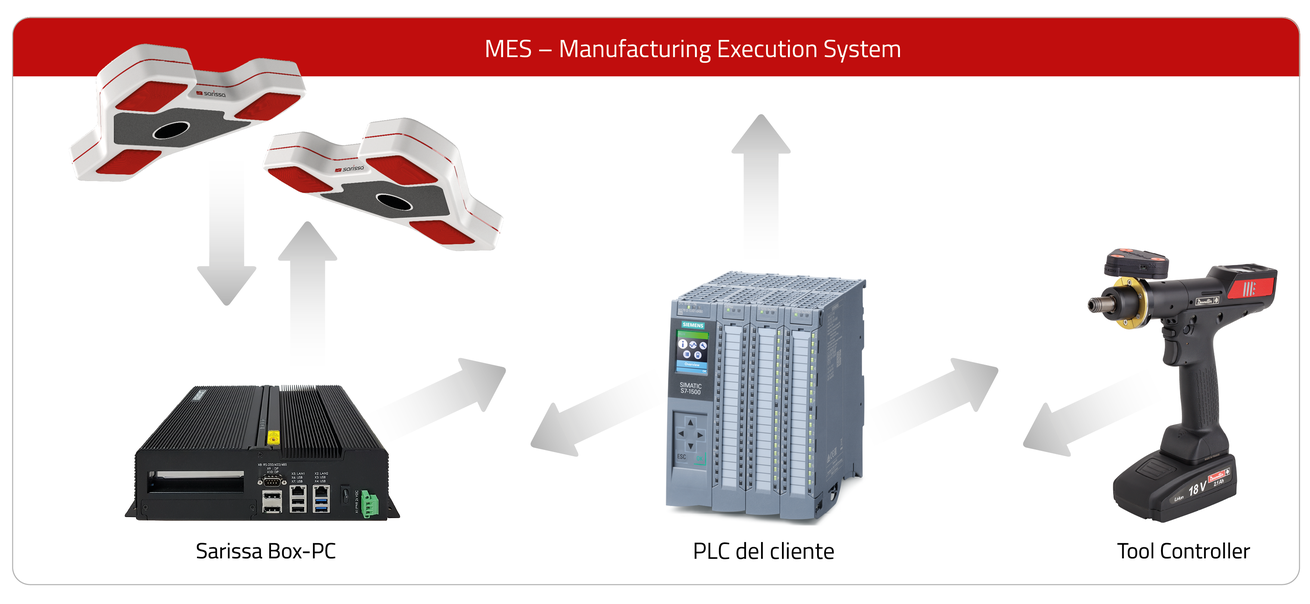

El sistema asistido de Sarissa encaja perfectamente en un entorno de producción en red. De acuerdo con la industria 4.0, la PositionBox y el QualityAssist proporcionan información de ubicación precisa y de calidad relevante. El LPS se comunica con controladores de alto nivel, a través de la conexión TCP/IP y un protocolo de datos en tiempo real, independientemente si se trata de una PC o un PLC. El LPS pueden controlarse remotamente con comandos de gran alcance. Instrucciones de trabajo se pueden elaborar en tiempo real con la información previamente proporcionada por el usuario de control de la producción.

El resultado: un control altamente flexible de la producción de acuerdo a las especificaciones del cliente, es decir realmente tamaño de lote 1. Eliminación de errores humanos por olvido o confusión. Para poder conectar las herramien-tas, el LPS dispone de 4 interfaces. Modbus TCP para las entradas y salidas digi-tales completa las posi-bilidades de comunica-ción. Para soporte o mantenimiento a dis-tancia se propone una segunda interfaz de red TeamViewer®.

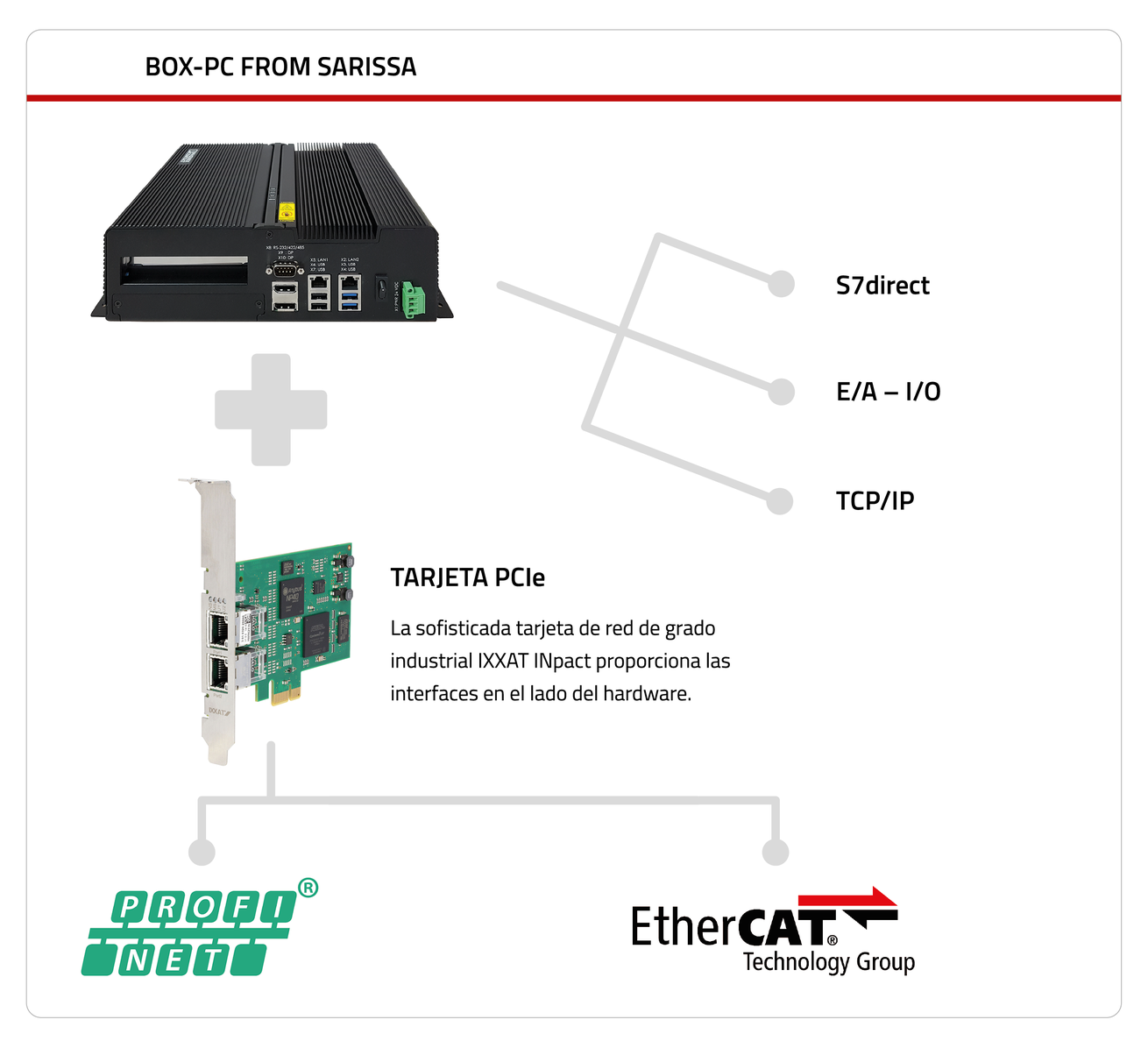

Interfaces PROFINET y EtherCAT

Con las nuevas interfaces estándar PROFINET y EtherCAT, la comunicación entre el LPSPositionBox de Sarissa y el PLC se hace aún más fácil. Las interfaces aligeran significativamente la integración, debido a su gran facilidad de instalación y máxima flexibilidad. Para la comunicación en lenguajes de alto nivel, se pueden usar XML o servicios web. La imagen del proceso cíclico permite al programador de PLC y al integrador de sistemas obtener con máxima fiabilidad los datos de posicionamiento del sistema asistido de detección de posición y sencillamente integrarlos en su flujo de trabajo. En la dirección opuesta, el programa PLC controla al LPS (Caja de posicionamieto).
